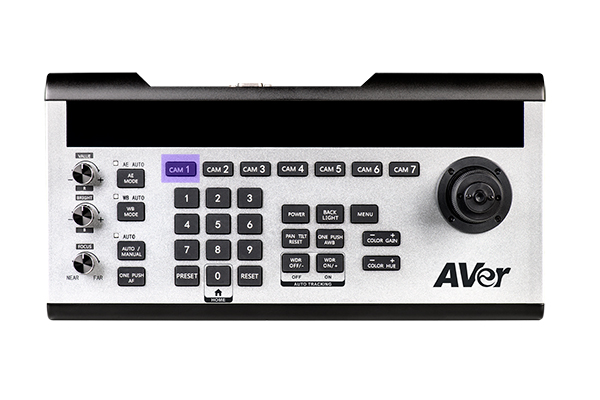

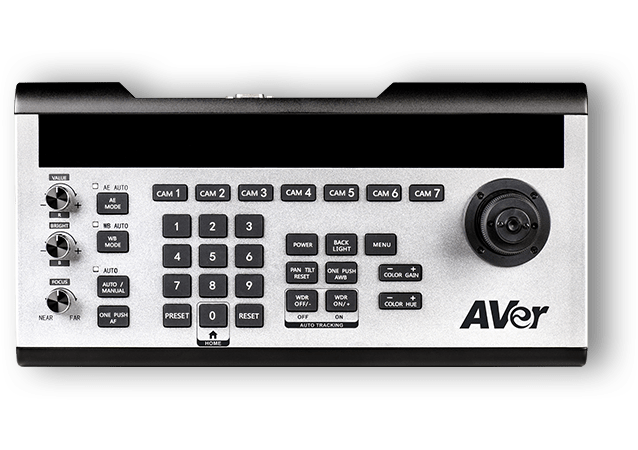

AVer CL01 카메라 컨트롤러

네트워크 설정 안내

CL01과 카메라를 동일한 IP 네트워크에 연결하는 데는 4단계가 있습니다.

처음 1단계는 네트워크에 PC/MAC을 확인하는 것입니다.

이미 설정한 경우 2단계로 바로 건너뛰어 진행 하실 수 있습니다.

STEP 01.

1. 카메라, 컴퓨터, 컨트롤러 CL01에 사용할 네트워크 IP 주소를 나열합니다.
   (* 카메라, 컨트롤러, 컴퓨터는 동일한 네트워크에 연결되어 있어야 합니다.)

- 카메라1 : 192.168.0.10
- 컨트롤러 CL01 : 192.168.0.15
- 컴퓨터 : 192.168.0.200

2. 연결된 PC의 네트워크 연결 구성에서 IP 구성을 연결 방법과 일치하는지 확인하고 CL01 제품의 주의사항을 숙지합니다.

CL01 NIC에 대해 주의해야 할 몇 가지 사항.
- CL01은 255.255.255.0의 하드 코딩된 서브넷 마스크를 사용합니다.
- DHCP 설정 없음, CL01에 대해 IP를 미리 확인하고 입력해야 합니다.
- CL01은 PoE+를 지원하지 않으므로, 제공된 전원 어댑터를 사용해야 합니다.

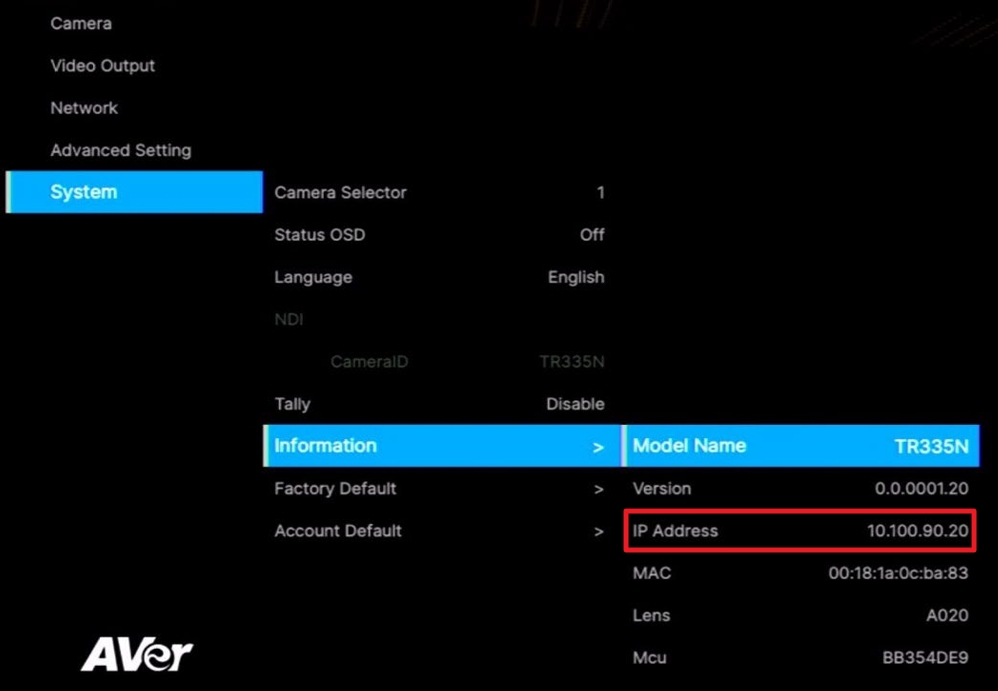

3. 카메라 제공된  IR리모컨을 통해 OSD 메뉴의 INFORMATION 항목을 확인하여 카메라 IP 주소를 확인하고 구성합니다.

* IP 정보 확인하기

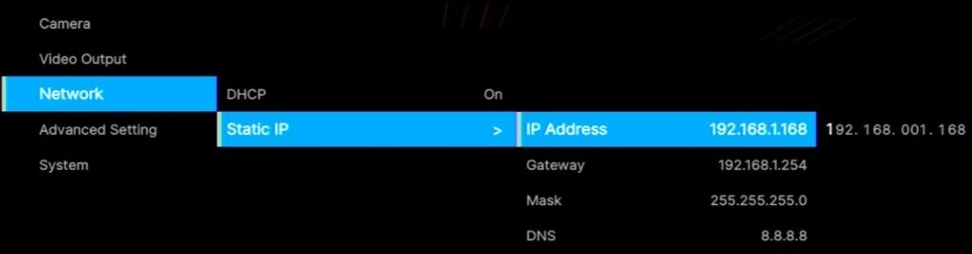

* 고정 IP 설정하기 (Static IP)

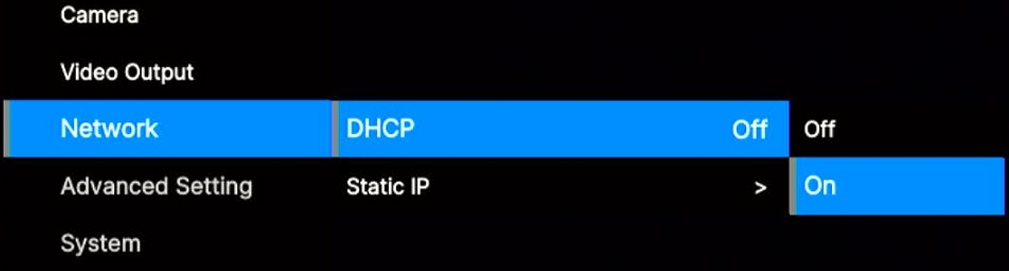

* 유동 IP 설정하기 (DHCP)

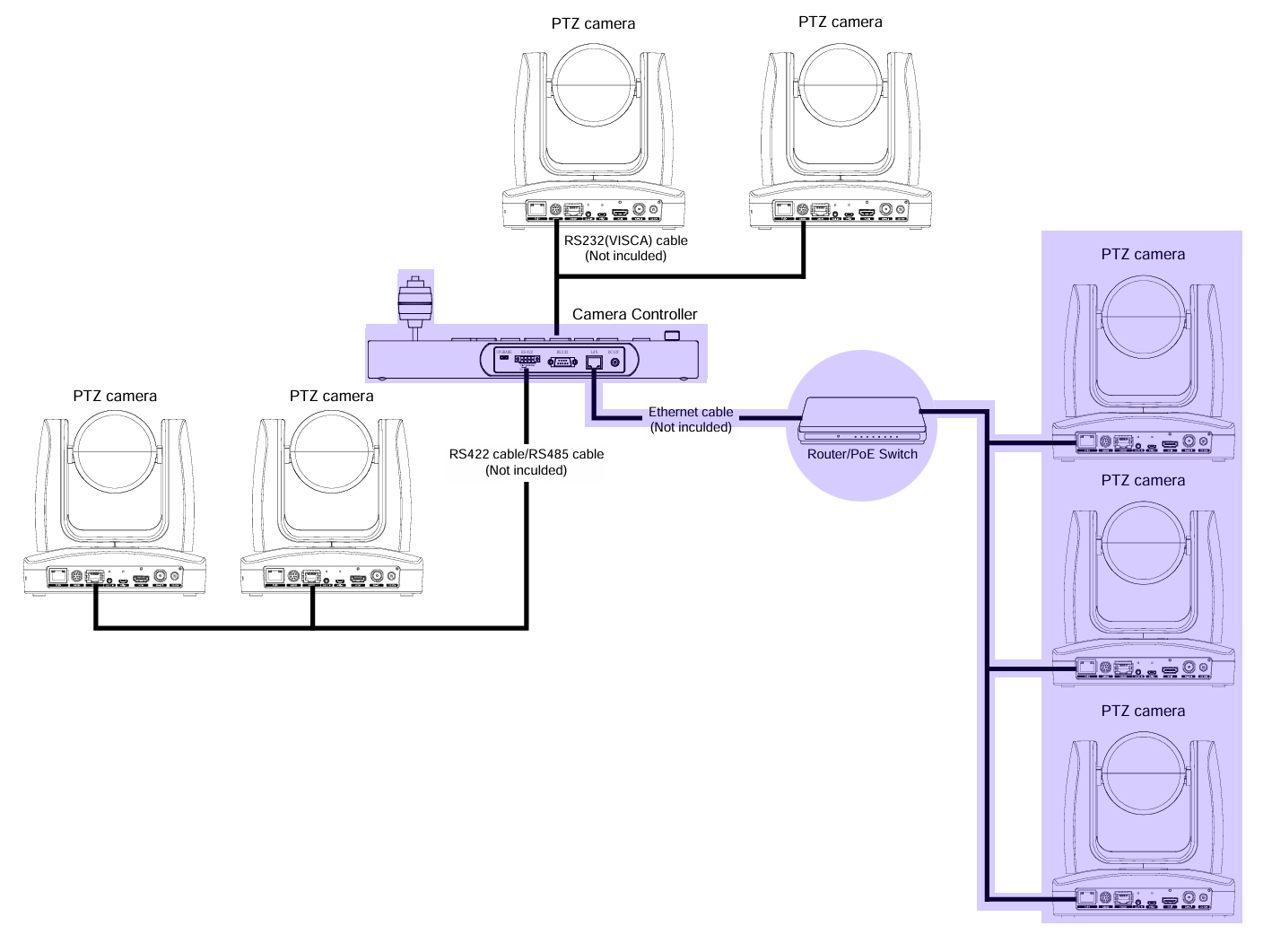

4. 각각의 장치를 동일한 공유기/스위치/라우터에 연결합니다.

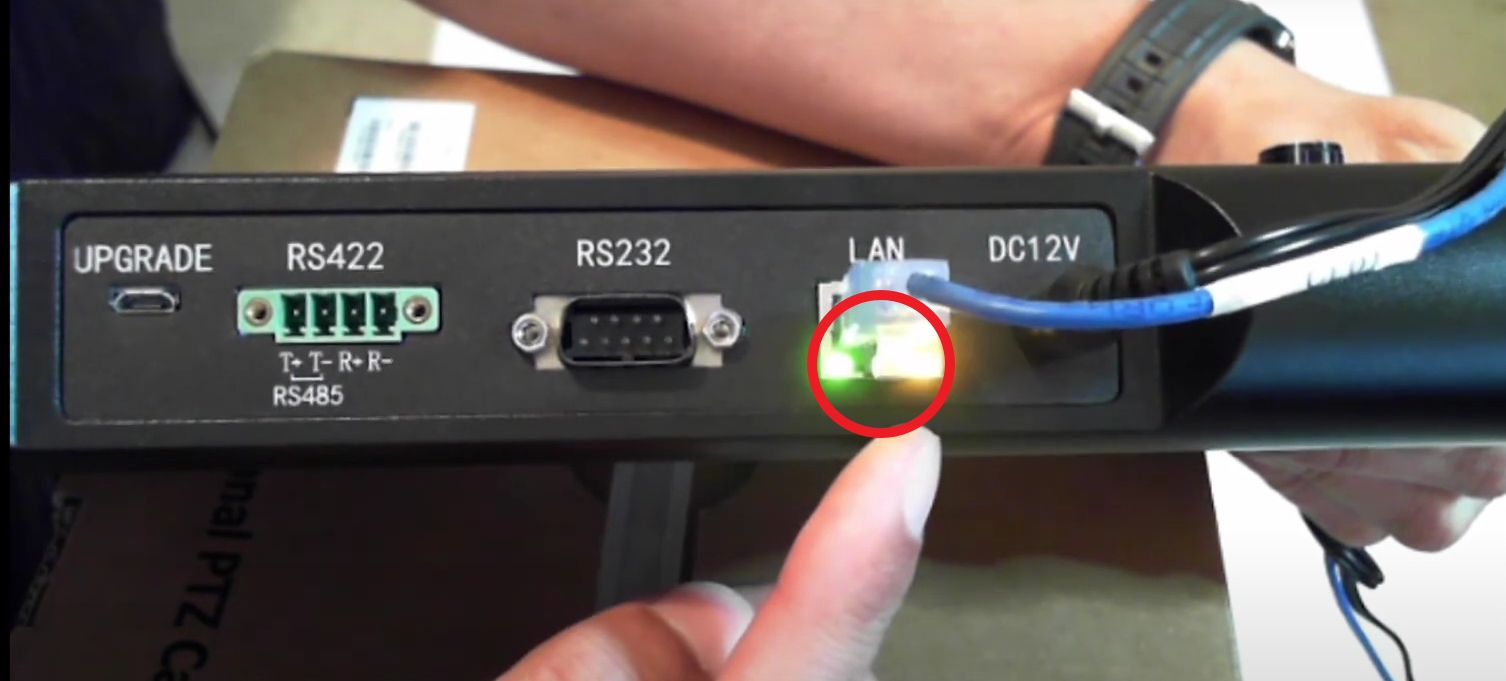

5. 카메라, 컴퓨터, CL01의 "링크" 표시등을 확인합니다.

6. PC 또는 노트북의 IP 주소 확인합니다.

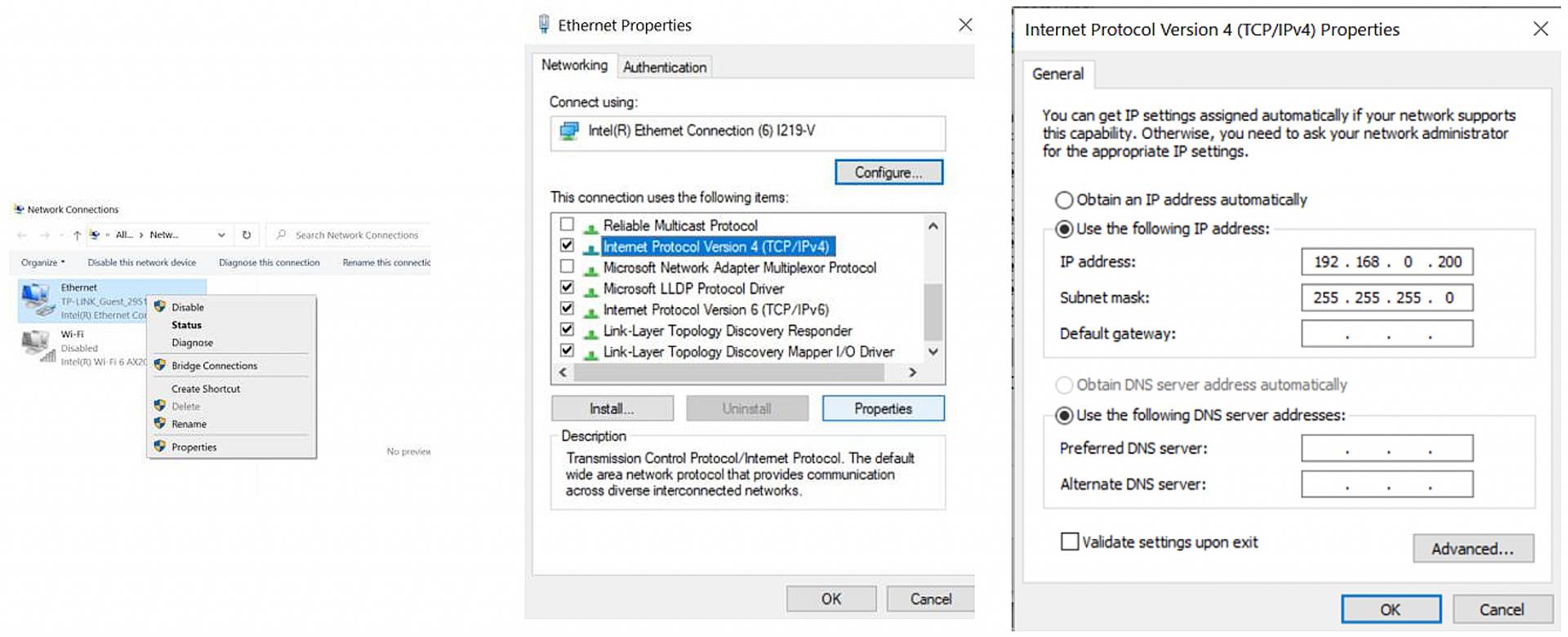

제어판의 네트워크 관리자에서 연결된 랜디바이스를 선택하고 "마우스 오른쪽 버튼 클릭"하여 속성을 표시합니다.
IPV4, 속성을 선택하고 "다음 IP 주소 사용"을 선택합니다.

컴퓨터 IP : 192.168.0.200
서브넷 마스크 : 255.255.255.0

STEP 02.

1. CL01 카메라 컨트롤러의 IP 주소 확인 : (컨트롤러 자체 IP 설정)

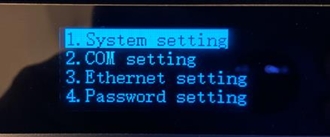

전원을 연결하고 부팅한 후 메뉴를 길게 눌러 CL01의 OLED 디스플레이에 "시스템 설정(" 메뉴를 표시합니다.

2. 조이스틱을 오른쪽으로 움직여 다음 하위 메뉴에 접근하세요.

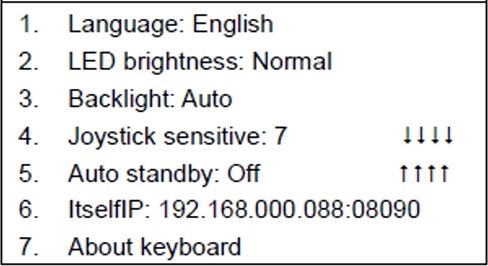

3. 조이스틱을 #6(ItselfIP)으로 이동한 다음 오른쪽으로 이동하여 CL01의 IP를 구성합니다.
CL01 숫자 패드를 사용하여 숫자를 입력할 수 있습니다.

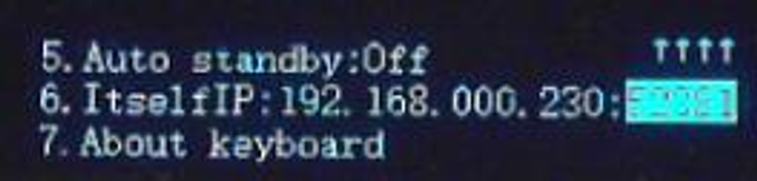

ex) ItselfIP: 192.168.0.15   Port: 52381

4. 입력이 완료되면 조이스틱을 오른쪽으로 움직여 확인합니다.

5. 조이스틱을 왼쪽으로 움직여 하위 메뉴를 종료하고 "시스템 설정" 메뉴로 돌아갑니다.

6. 조이스틱을 #2, COM 설정으로 옮기고, 오른쪽으로 옮겨 선택하세요.

7. 카메라의 채널, CAM1, 주소:1을 선택하고 조이스틱을 위/아래로 움직여 #4 프로토콜(Protocol): SonyVisca로 프로토콜을 선택합니다.

8. SonyVisca가 선택되면 조이스틱을 오른쪽으로 움직여 확인합니다.

 STEP 03.

1. 컨트롤러에서 카메라 CAM1 IP의 IP 주소를 확인합니다. (컨트롤러에서 사용할 PTZ 카메라 1번의 IP 설정)

2. 전원을 연결하고 부팅한 후 메뉴를 길게 눌러 CL01의 OLED 디스플레이에 "시스템 설정" 메뉴를 표시합니다.

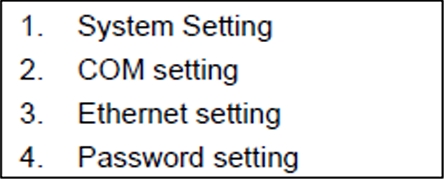

3. 조이스틱을 #3, 이더넷 설정(Ethernet Setting)으로 옮기고, 오른쪽으로 이동하여 선택합니다.

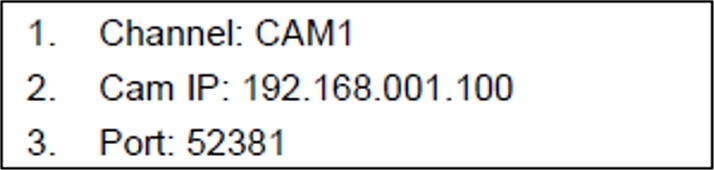

4. 조이스틱을 #2, CAM IP로 이동하고 오른쪽으로 이동하여 카메라의 IP 주소를 입력합니다.

     ex) 192.168.0.10

5. 입력이 완료되면 조이스틱을 오른쪽으로 이동하여 확인합니다.

6. 조이스틱을 왼쪽으로 이동하여 하위 메뉴를 종료하고 "시스템 설정" 메뉴로 돌아갑니다.

7. 조이스틱을 왼쪽으로 움직이면 하위 메뉴를 종료하고 주 메뉴로 돌아갑니다.

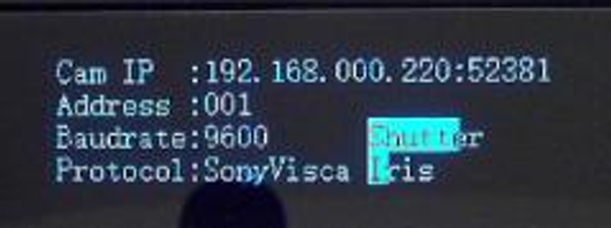

8. CL01 상단의 CAM1 버튼을 누르면 상단 LCD 화면에 CAM IP 주소가 표시되고 프로토콜이 SonyVisca로 설정되어 있어야 합니다.

STEP 04.

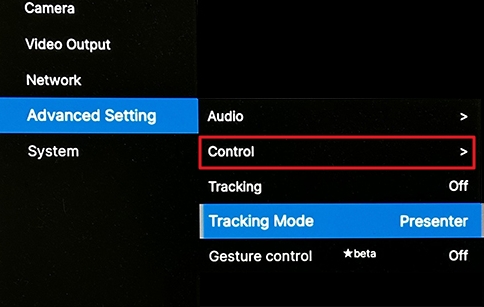

카메라의 IR리모컨의 Menu 버튼을 눌러 TV/모니터 화면에 OSD메뉴를 표시하고 어드밴스드 세팅의 컨트롤 항목을 눌러 설정을 확인합니다.

Serial Port : RS-232/RS-422
Protocol : VISCA
Camera Address : 1
Baud Rate : 9600

상기 설정이 완료가 되었다면 네트워크에 연결되어 있는 카메라를 컨트롤러로 제어할 수 있으며 아래 동영상을 참고하여 Ping 테스트를 진행하여
네트워크에서 정상 동작이 되는지 확인 할 수 있습니다.

감사합니다.

 * 09:04 Ping test
