안녕하세요! ST-200TC 컨트롤러 문의 고객님!

상기 제품을 SM-PTZ200 제품에 연결하여 사용하실 수 있는 설정방법을 안내해드립니다.

* SM-PTZ200 제품의 경우 RS-232, RS-485연결이 가능하여 RS-232 / Pelco-D 기준이며 다른 제어프로토콜 사용시 설정항목에서 변경 사용하실 수 있습니다.

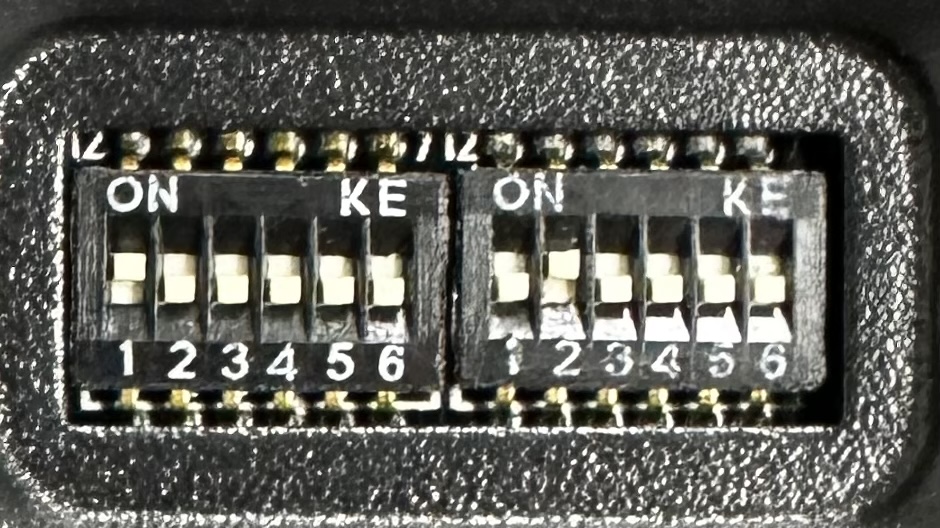

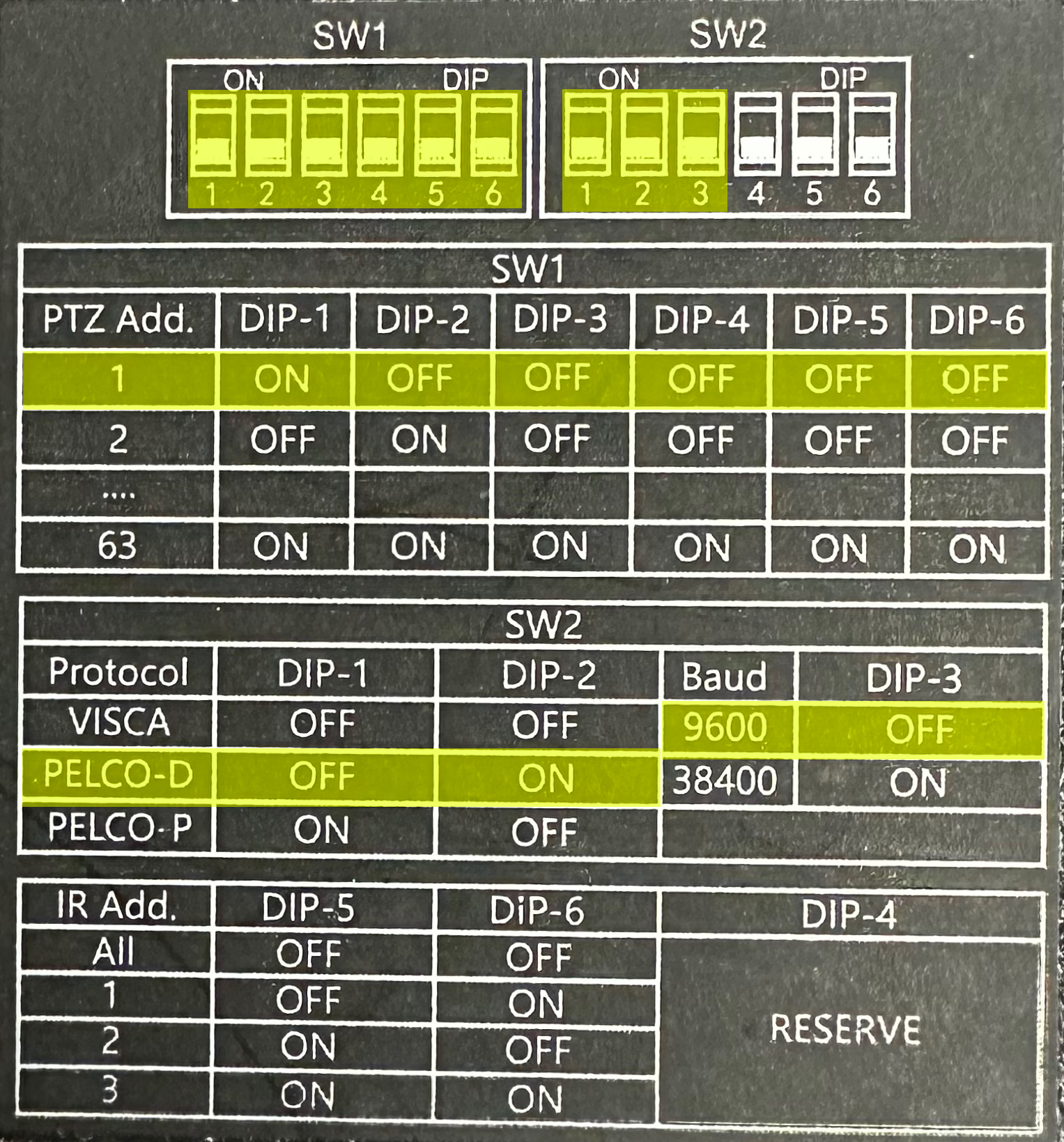

Step 1. SM-PTZ200 제품의 하단의 DIP 스위치를 설정

Step 2. ST-200TC 제품에 동봉된 RS232 케이블을 컨트롤러와 카메라에 연결

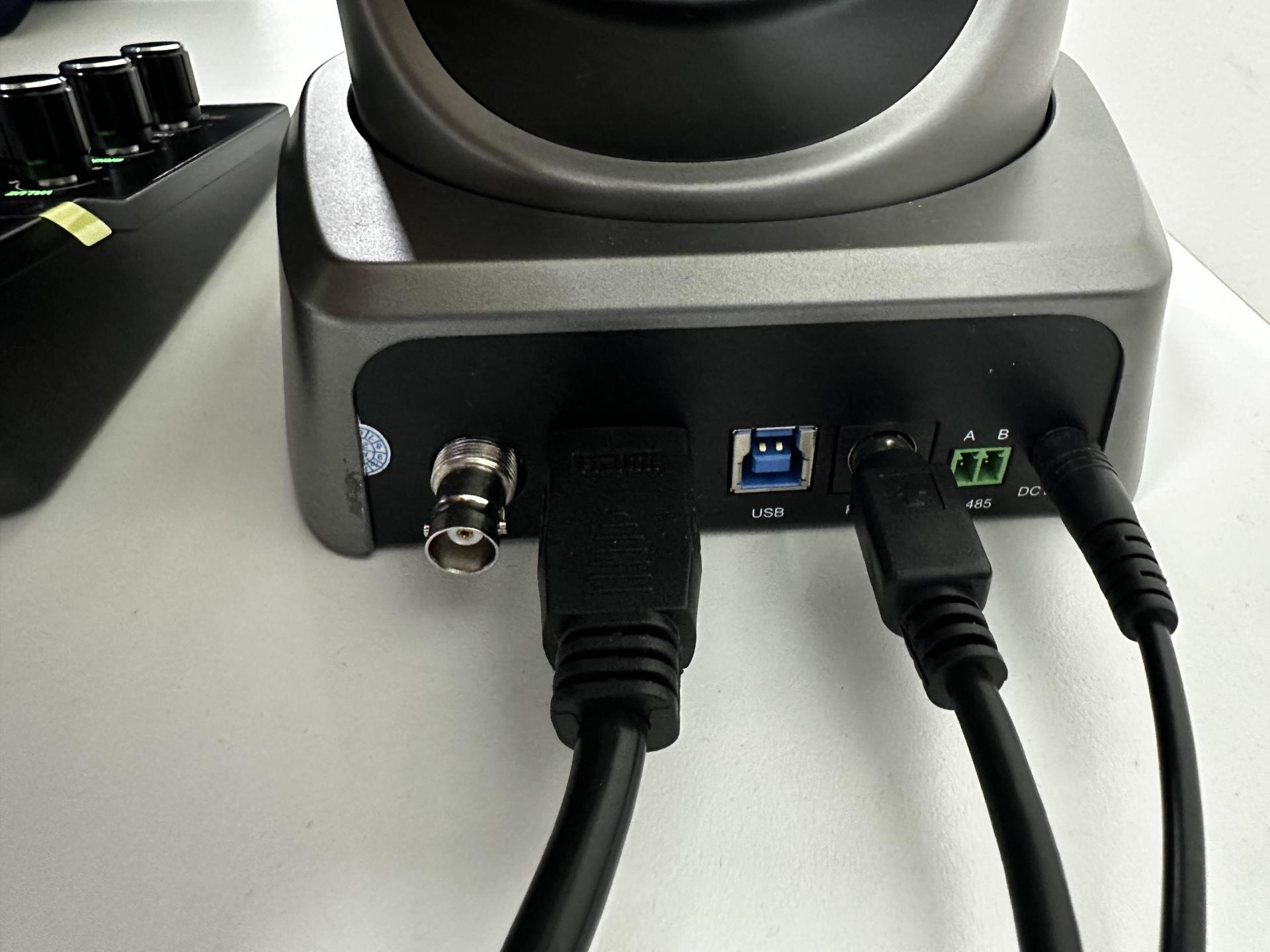

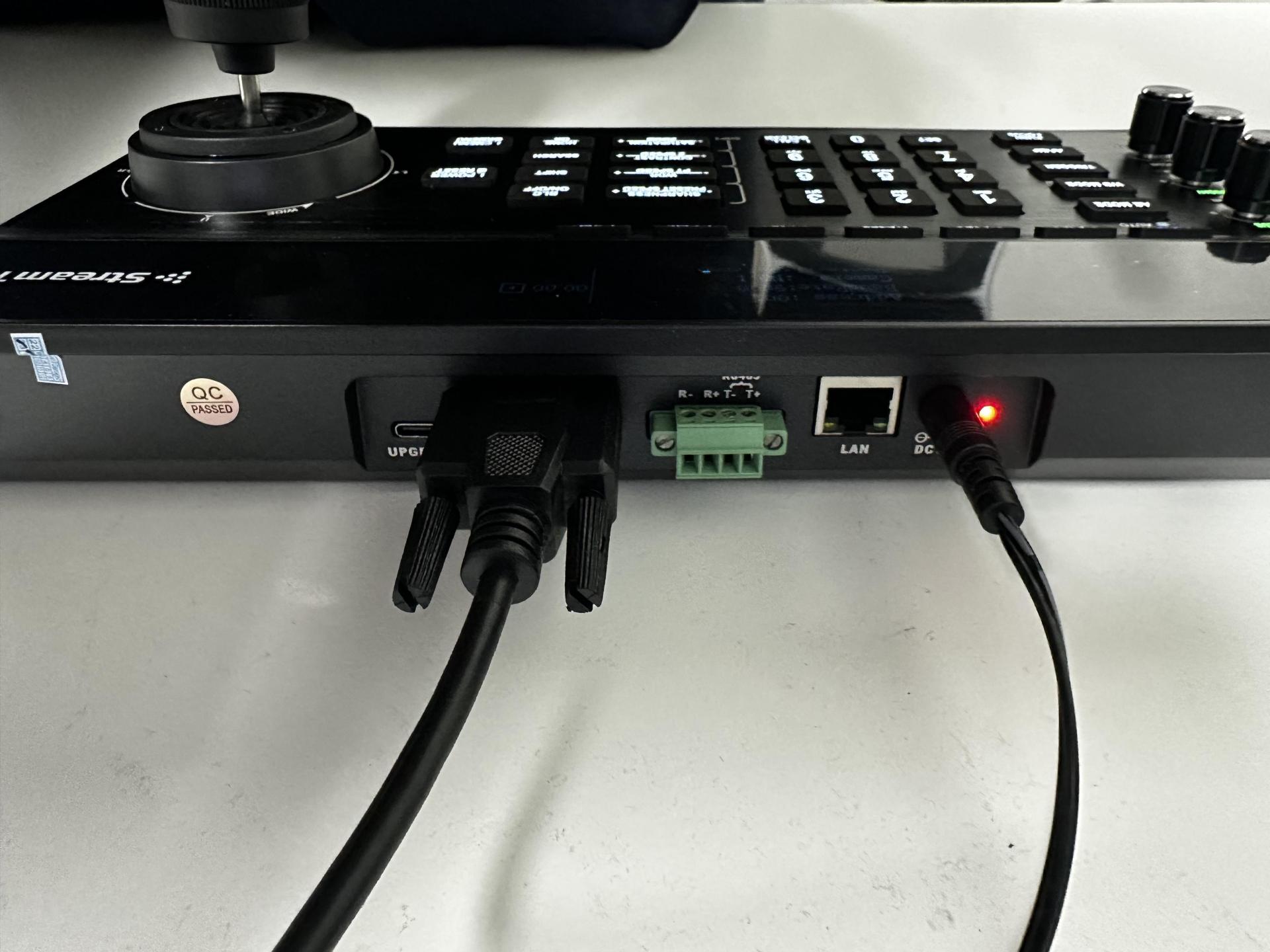

RS-232 케이블 컨트롤러 연결	RS-232 카메라 연결

Step 3. ST-200TC 제품 전원을 켠 후 제어스틱 왼쪽하단의 MENU버튼을 꾸욱  누르고 설정메뉴로 진입

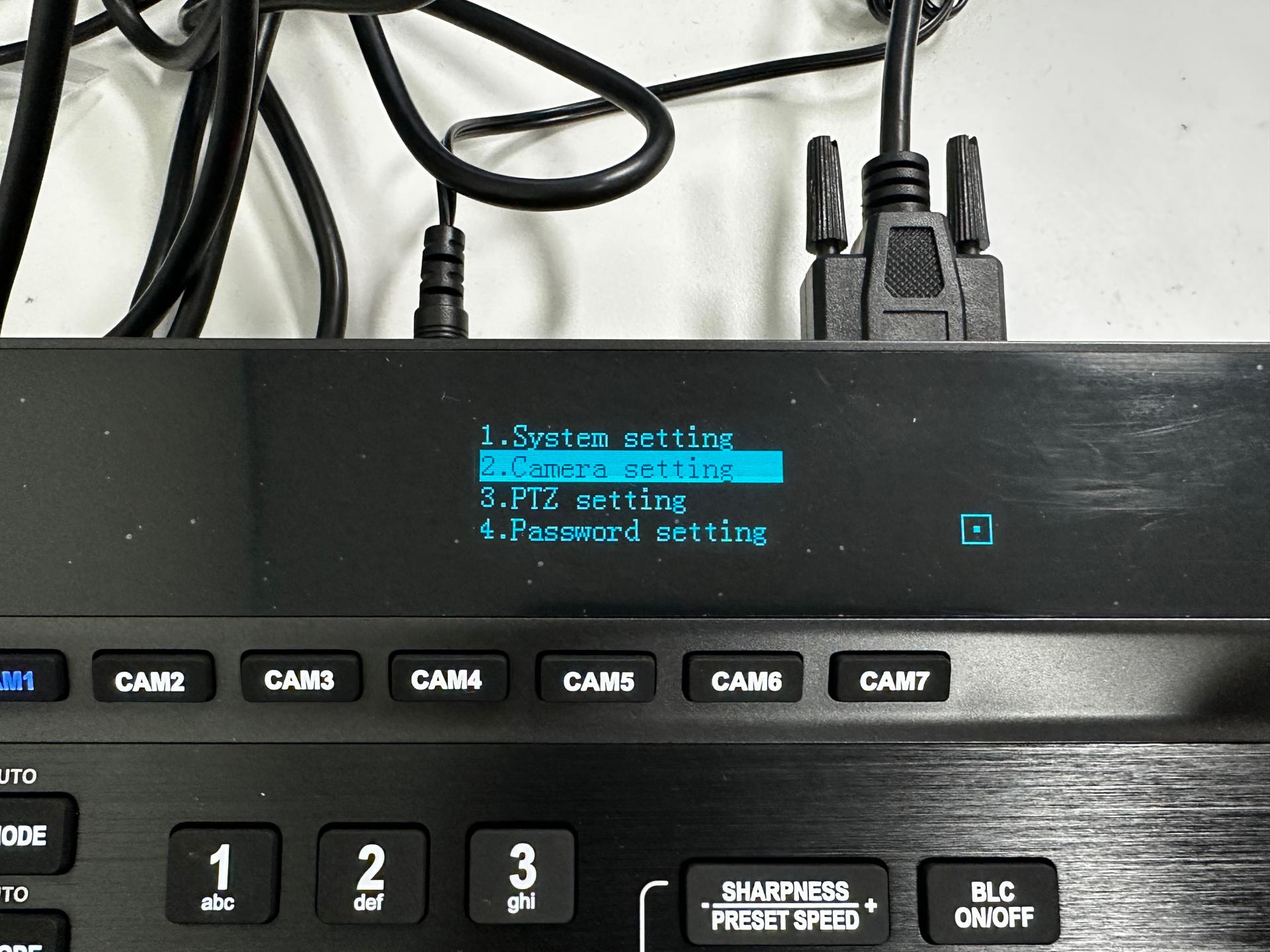

              "2. Camera setting" 메뉴 선택 진입(제어스틱을 오른쪽으로 입력)

Step 4. "Protocol" 항목을 선택(제어스틱 오른쪽으로 입력) > Pelco-D 선택 (제어스틱을 위 또는 아래로 입력 후 오른쪽으로 입력)

Step 5. 제어스틱 왼쪽 하단의 "MENU"버튼을 눌러 기본메뉴 복귀

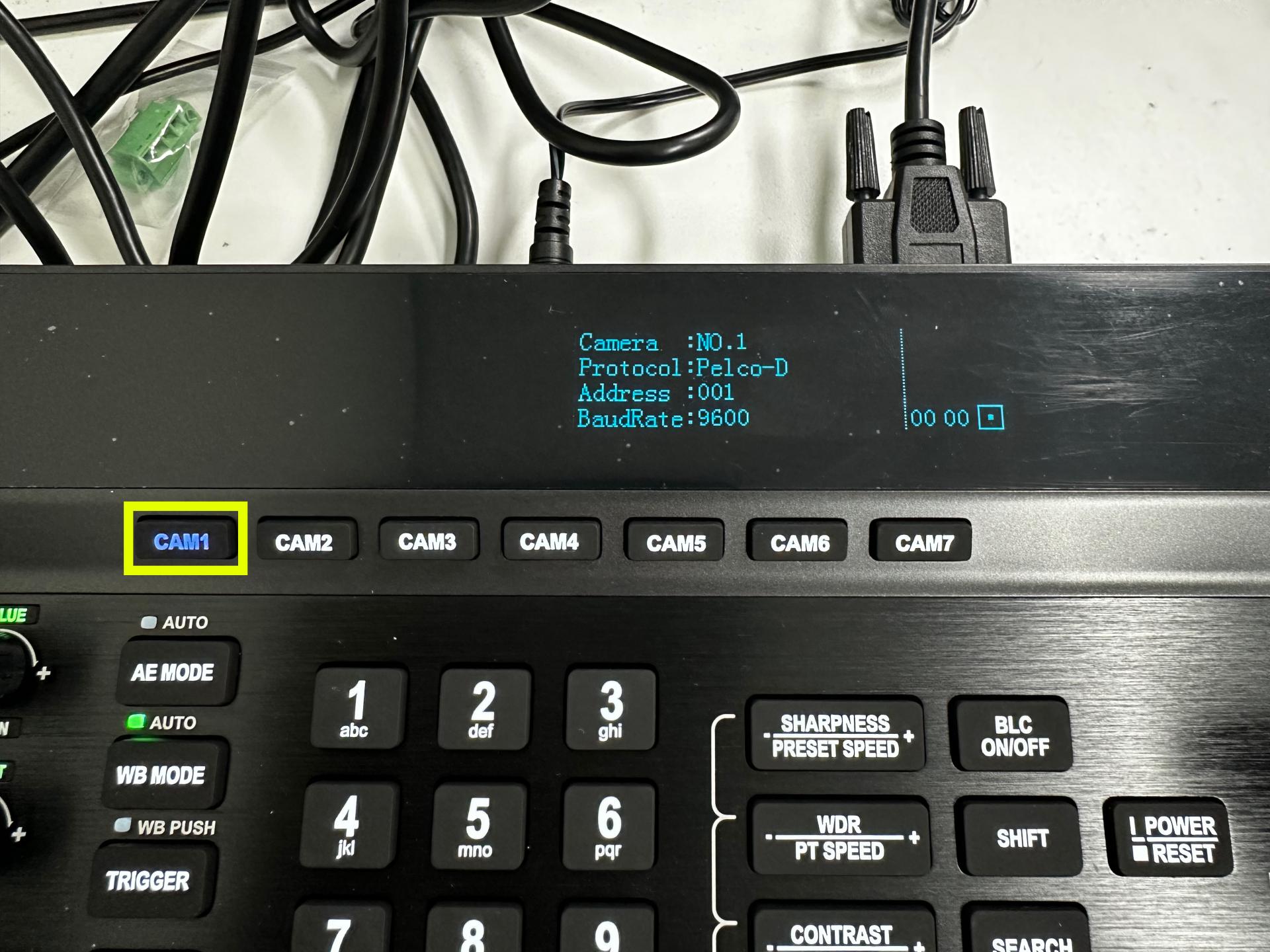

Step 6. 상단의 "CAM1" 버튼을 눌러 카메라 선택 후 제어스틱으로 카메라 제어

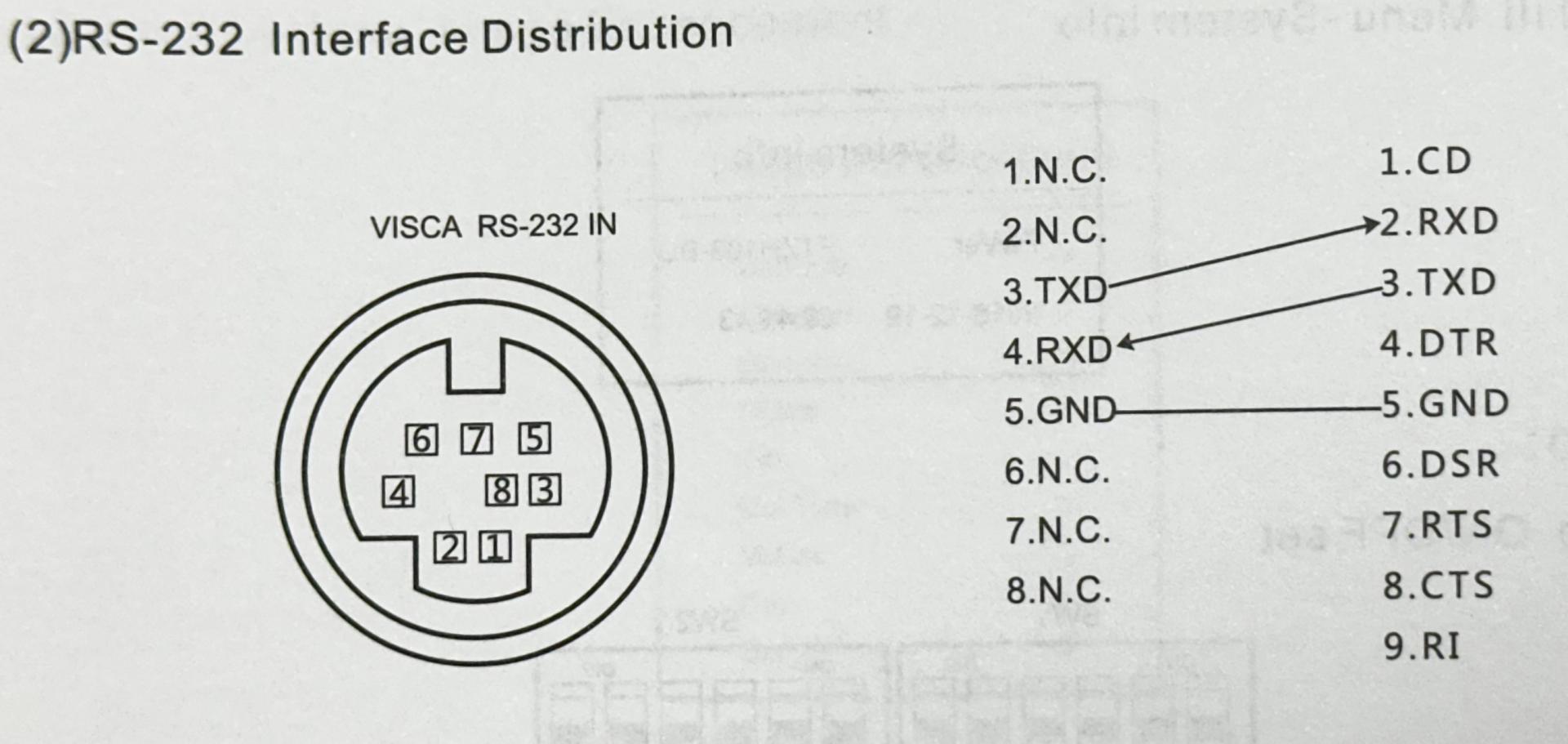

*** SM-PTZ200 제품의 RS-232 인터페이스 ***
